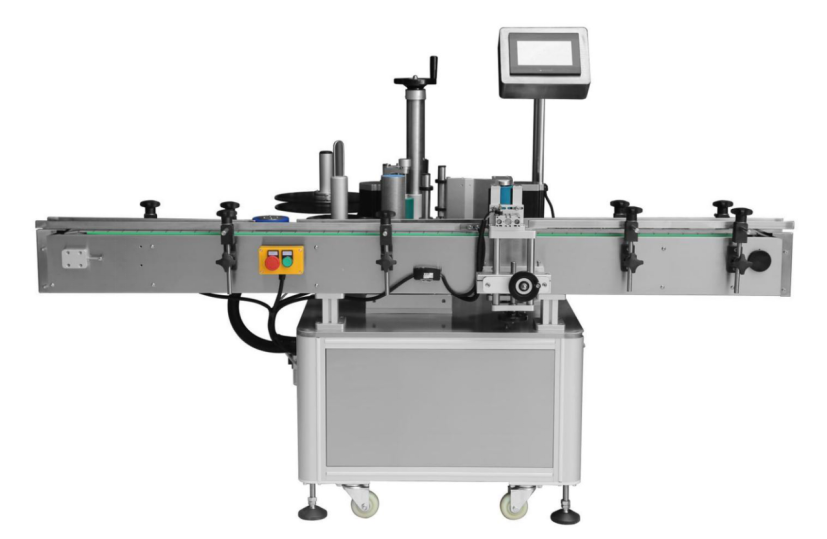

产品名称：智能型全自动定位圆瓶贴标机  ZX-130LD

一．设备性能特点

1.全机采用微电脑PLC控制系统,使整机运行稳定、高速；

2.操作系统采用触摸屏控制，操作简便、直观、效率高；

3.人性化的螺杆调节机构，动作精确，操作方便；

4.具有运行自动同步系统，使用方便快捷；

5.贴透明标签不起泡，不干胶标签不起皱；

6.出标签主动轴采用瑞士金钢砂，摩擦力好，不变形；

7.智能一键自动标签长度识别,更换不同规格标签更方便快捷

8.在贴标的旋转装置中，旋转位安装工业相机，旋转电机安装编码器取得转速位移，当身瓶进入旋转装置中，传感器触发工业相机对瓶盖开始取像，过程中每隔一定时间（假设0.05秒一张照片风吹）进行拍照，计算机软件对图片进行分析，通过瓶盖上的圆点进行定位，计算圆点的偏角，计算转转行程，通过编码器的脉冲信号感知到当瓶子到达合适贴标位，输出信号触发贴标机进行贴标，从而保证贴标位置准确无误。如果瓶子旋转转超过一定j圈数（如1.5或2圈），仍无法分析到圆点，则通知贴标机不贴标并放行并报警处理。

配置，

工控机

工业相机，含工业相机镜头，光源，光源控制器，电源等配件。

IO输入输出，光电传感器，编码器等

二.技术参数：

1．贴标速度：0-25米/分钟（定位定点贴标约30个每分钟）

2.贴标精度： ±1mm（不计包装件及标签的误差）

3. 纸芯直径：  76 mm，标签卷最大外径：300 mm

4.适用标签：长度15- 250mm；宽度15-110mm(可依客户要求进行特殊设计)。

5. 适用产品：外径25-90mm;高度25-300mm(可依客户要求进行特殊设计)。

6.设备电源：220V/ 50 Hz,1.0KW

7.气源：0.4-0.8Kg

三.附图（视图仅供参考）

四.主要电气元件配置清单
