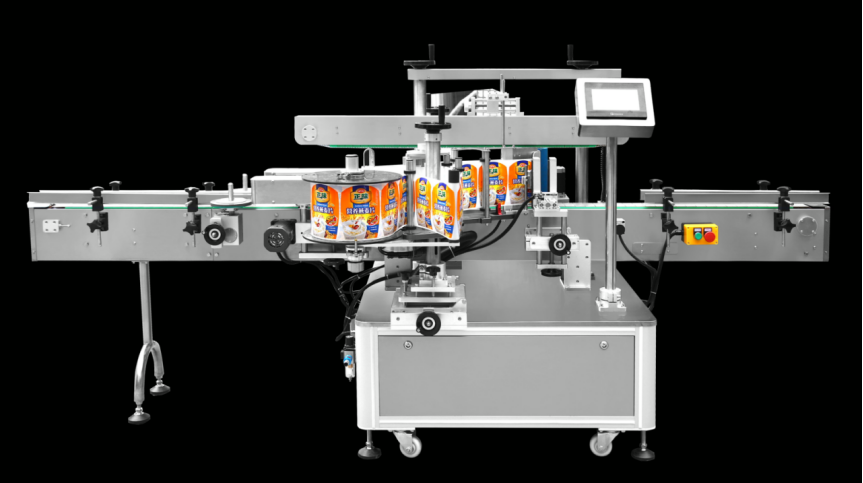

双面加圆瓶贴标机方案DJK-019-01

附参数配置:

贴标机参数附件：

产品用途:
 可用于不规则产品或规则产品对应同时贴附侧面两张标签或控制为单边侧面贴标均可，例如:化工、石油、机油、洗洁精、洗发水、沐浴露、饮料罐…等等两面贴标及圆瓶贴标，可以任意调整双面贴标角度，可适应不同贴标侧表面。

規格:
1.贴标速度:0~25米/分，可自由调整。
2.贴标精度:±1mm（不包含产品及标签误差）
3.适用纸卷內径Dia.76mm。最大纸卷外径Dia.300mm。
4. 适用电压220V、50/60HZ。
5. 被贴瓶尺寸最小30mm（W）X 50mm（H），最大120mm（w）X 400MM(H)

6.标准标签高度10mm - 200mm。标准标签宽度16mm - 400mm
7.最大标签高度200mm
8.机械尺寸长x宽x高:  3000x1450x1400mm
9.设备重量400kg
产品特性:

•本机机体采用304不锈钢、铝合金经光面倒角及阳极化、工程塑料（链板）等制造，符合GMP使用要求。
•本机可由电脑控制单面或双面出标，可做单头圆瓶、扁瓶侧贴使用；贴标头可8维空间调整（如图片结构X-Y-Z+倾斜可调），可以任意调整贴标角度，可适应不同贴标表面。PLC配合大型人机界面控制，具有标签长度自动学习，可适应不同标签，容易操作及调整。
•多组贴标参数记忆，可快速更换产品生产。
•输送机、压紧机构均使用同一动力源，采用高品质交流马达驱动，触摸屏控制变频调速，分瓶机构及校正机构动力采用无级调速电机驱动，速度可独立调节，确保贴标之稳定。
•机器配备的刮标机构采用海绵弹簧钢板组合，毛刷，压标机构采用组合型无动力海绵辊，确保贴标无气泡产生，可快速拆装以适应不同大小标签。
• 整机机械结构采用加强刚性设计，简洁、稳重。

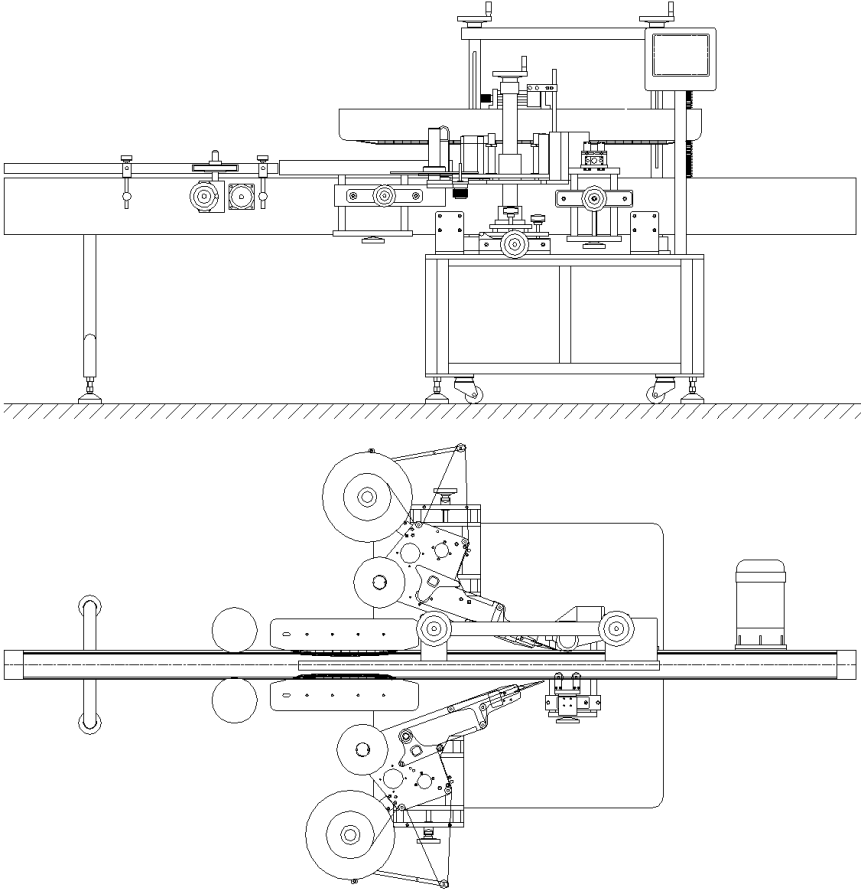

设备结构图如下：

主要部件规格/：
